В сегодняшнем стремлении к научной пригодности, точной реабилитации и более глубокому пониманию движений человека технология электромиографии (ЭМГ) больше не является исключительной прерогативой больниц; он постепенно проникает в спортивные залы, спортивные команды и исследовательские лаборатории. Все это происходит из-за ключевых компонентов-электродов. Поверхностные ЭМГ-электроды, в частности, действуют как чувствительный «микрофон», позволяя нам «слышать» и «видеть» мышечную активность-в реальном времени. В этой статье будет представлен всесторонний анализ этого удивительного инструмента.
Ⅰ. Поверхностные ЭМГ-электроды: что это такое?

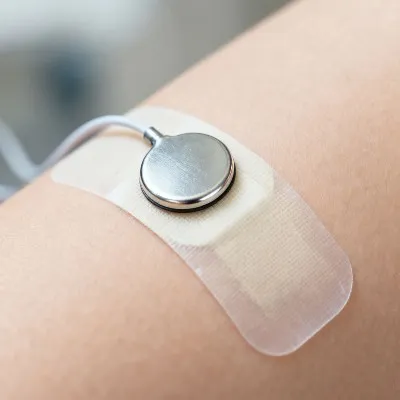

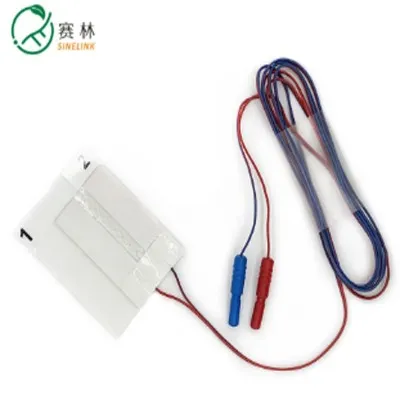

Поверхностные ЭМГ-электроды являются наиболее распространенными.ЭМГустройства приема сигнала, с которыми мы сталкиваемся. Обычно это крошечные датчики, изготовленные из проводящих материалов (например, хлорида серебра), заключенные в центре клейкой ленты, предварительно-покрытой проводящим гелем. При нанесении на кожу они образуют полноценный блок сбора биоэлектрического сигнала.
Их основная задача — улавливать биоэлектрические сигналы, генерируемые группами мышц под кожей при возбуждении. Представьте себе, что когда ваш мозг подает команду «сократиться», тысячи мышечных волокон одновременно или асинхронно генерируют крошечные потенциалы действия. Эти электрические сигналы, подобно звукам различных инструментов в симфонии, проходят через тканевую жидкость, жир и кожу и в конечном итоге «слышаются» электродами на поверхности кожи. Роль электродов заключается в преобразовании физиологической активности в электрические сигналы, которые мы можем измерять, записывать и анализировать.
Ⅱ. Подробные-принципы: как это работает?
Чтобы понять, как он работает, нам нужна упрощенная модель. Стандартодноканальная-поверхностная электромиография (ЭМГ)Система сбора данных обычно включает в себя три электрода:
Два электрода сбора данных: это «главные микрофоны», расположенные параллельно друг другу на брюшке целевой мышцы в направлении мышечных волокон. Они отвечают за фиксацию разницы электрических сигналов между двумя точками в этой области.
Один референтный электрод: обычно его размещают в электрически «тихом» месте, например, в кости. Его функция — служить общей опорной точкой, помогая усилителю устранить повсеместные синфазные помехи в окружающей среде (например, помехи промышленной частоты 50/60 Гц).
Рабочий процесс выглядит следующим образом:
Захват сигнала: потенциал действия, генерируемый мышцей, передается в ткани, образуя постоянно меняющееся электрическое поле. Два электрода сбора данных измеряют напряжение в своих соответствующих местах.
Дифференциальное усиление: это самый важный шаг. Усилитель вычисляет разность напряжений между двумя электродами сбора данных и усиливает эту разницу. Большинство сигналов помех в окружающей среде воздействуют на оба электрода сбора данных одновременно и в равной степени; этот «шум» в значительной степени подавляется в процессе расчета разницы. Реальные сигналы, исходящие от мышцы, из-за задержек распространения и различий в интенсивности между двумя электродами сохраняют и усиливают свои различия. Этот процесс значительно улучшает качество сигнала.
Фильтрация и оцифровка. Усиленный сигнал проходит через серию фильтров для удаления крайне низкочастотных-артефактов движения и высокочастотного-шума окружающей среды, в конечном итоге преобразуется в цифровой сигнал и отображается на экране компьютера в виде знакомого флуктуирующего электромиографического (ЭМГ) изображения.
Ⅲ. Рекомендации: как получить сигнал высокого-качества?
Получение надежныхповерхностная электромиография (ЭМG) сигналы — это гораздо больше, чем просто «прикрепление электродов». Следующие шаги имеют решающее значение:
Точное размещение электродов: это самый важный шаг. Электроды необходимо разместить на брюшке целевой мышцы-самой толстой части мышцы с наибольшей концентрацией двигательных единиц-и ориентировать параллельно направлению мышечных волокон. Неправильное размещение приведет к слабым, искаженным сигналам или даже к полной невозможности регистрации активности целевой мышцы. При работе рекомендуется обращаться к профессиональным рекомендациям по размещению электродов (например, стандарту SENIAM).
Тщательная подготовка кожи. Кожа, особенно поверхностный роговой слой и кожное сало, является плохим проводником электрических сигналов, сильно ослабляя и искажая сигналы ЭМГ. Поэтому перед креплением электродов необходимо:
Очистка: тщательно протрите область крепления тампоном с 75% спиртом, чтобы удалить кожный жир и омертвевшую кожу.
Обезжиривание при необходимости: Если масла слишком много, повторите процесс очистки.
При необходимости легкий пилинг: на участках с обильным оволосением или толстым роговым слоем аккуратно отшелушите мелкой наждачной бумагой или специальным скрабом до тех пор, пока кожа не станет слегка покрасневшей. Этот шаг значительно снижает сопротивление кожи и является ключом к улучшению соотношения сигнал-/-шум.
Уменьшите перекрестные помехи: поверхностные электроды имеют широкий диапазон «прослушивания». Когда близлежащие мышцы (особенно мышцы-синергисты) сильно сокращаются, их электрические сигналы могут «просачиваться» к целевому электроду, вызывая «перекрестные помехи». Эту возможность необходимо учитывать при интерпретации данных, особенно при анализе глубоких мышц или небольших групп мышц.
Ⅳ. Основные сценарии применения
Поверхностная электромиография (ПЭМГ)имеет чрезвычайно широкий спектр применения:
Спортивная наука: анализ последовательности активации, моделей координации и уровня утомления мышц у спортсменов во время различных движений для оптимизации техник и программ тренировок.
Реабилитационная медицина: объективная оценка восстановления мышечной функции пациентов и руководство реабилитационными тренировками, например, определение способности активации мышц у пациентов, перенесших инсульт.
Эргономика: оценка влияния рабочей позы на мышечную нагрузку и профилактика заболеваний опорно-двигательного аппарата.
Биологическая обратная связь: позволяет пациентам или пользователям видеть активность своих мышц в режиме реального времени и учиться активно контролировать или расслаблять определенные мышцы.
Заключение
Электроды для поверхностной электромиографии — наше первое и самое важное неинвазивное окно в мир мышечной активности. Они просты и удобны в использовании, но содержат глубокие принципы электрофизиологии и обработки сигналов. Правильное их понимание и строгое использование является фундаментальной предпосылкой для получения надежных данных для научного руководства обучением, реабилитацией и исследованиями. Помните, что высокое-качество ЭМГ Сигнал начинается с хорошо-подготовленной поверхности кожи и точно установленного электрода.
